汇集分析方案,聚焦材料科学:(二)材料表面分析
发布时间:2021-02-22]  阅读次数:552次

材料是人类赖以生存和发展的物质基础,各种材料的运用很大程度上反映了人类社会的发展水平,而材料科学也日益成为人类现代科学技术体系的重要支柱之一。



材料表面分析是对固体表面或界面上只有几个原子层厚的薄层进行组分、结构和能态等分析的材料物理试验。也是一种利用分析手段,揭示材料及其制品的表面形貌、成分、结构或状态的技术。为此,岛津针对性地提供了全面的表征解决方案,助力材料科学研究。



材料表面分析

扫描探针显微镜SPM / X射线光电子能谱仪 / 电子探针显微分析仪EPMA

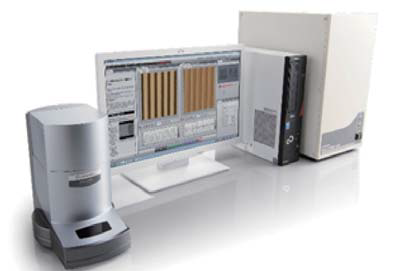

原子力显微镜 SPM-9700HT



SPM-9700HT在基本观察功能的基础上融入了更强的测量功能,具备卓越的信号处理能力,可得到更高分辨率、更高质量的观察图像。



SPM-9700HT

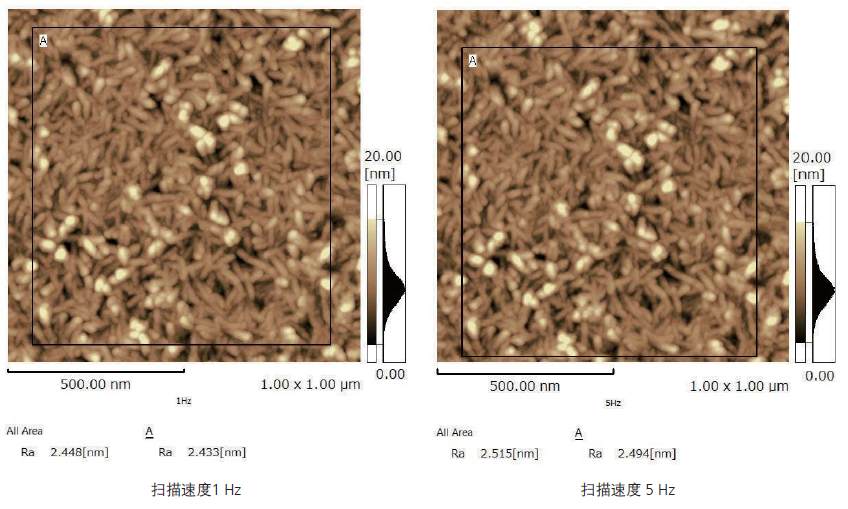

应用:金属蒸镀膜的表面粗糙度分析

以1 Hz和5 Hz的扫描速度对金属蒸镀膜的表面形貌进行观察,画质及表面粗糙度的分析结果相同。





应用:光栅沟槽形状检测

以1Hz和5Hz的扫描速度对光栅的表面形貌进行观察,经过断面形状分析,沟槽形状检测结果均相同。

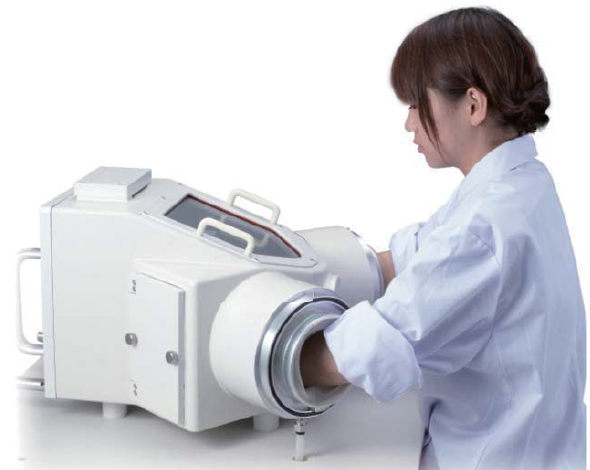

可控环境舱原子力显微镜 WET-SPM



WET-SPM为原子力显微镜实验提供各种环境,如真空、各种气体(氮、氧等)、可控湿度、温度、超高温,超低温、气体吹扫等。实现了原位扫描,可追踪在温度、湿度、压力、光照、气氛浓度等发生变化时的样品变化。




WET-SPM

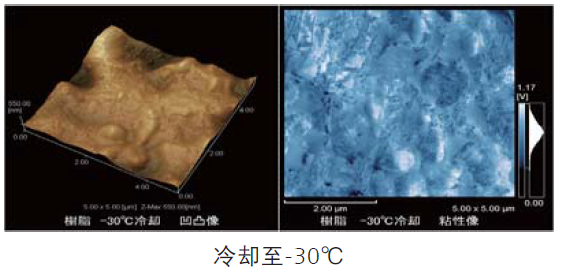

应用:树脂冷却观察

室温下树脂的粘弹性图像中,可以观察到两相分离。冷却至-30℃,粘弹性的差异基本消失。

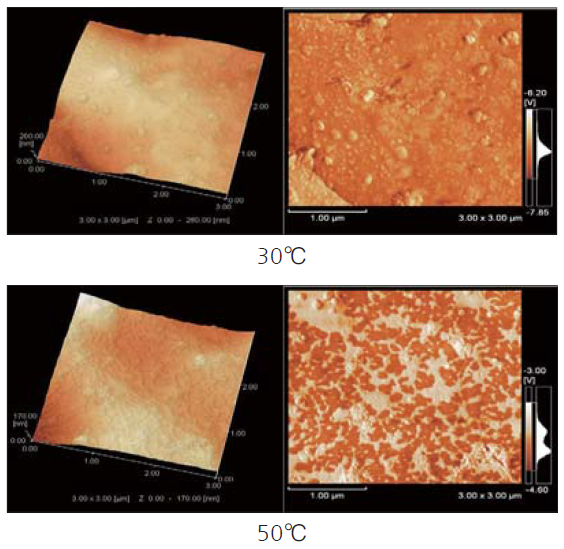

应用:聚合物膜的加热观察

聚合物膜在不同加热温度下的形貌变化,在相位图上可清晰观察到样品表面因加热而产生的物理特性变化。


调频型高分辨原子力显微镜 SPM-8100FM

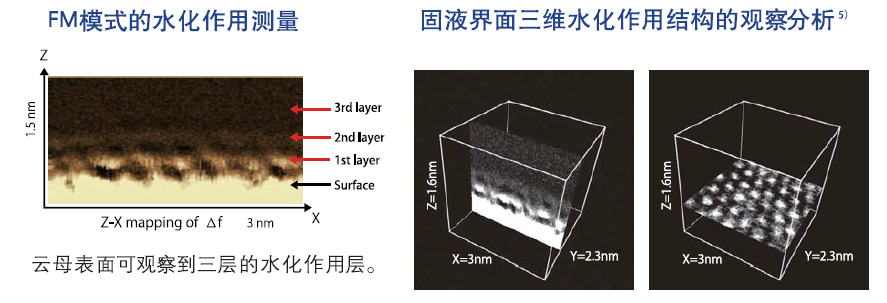

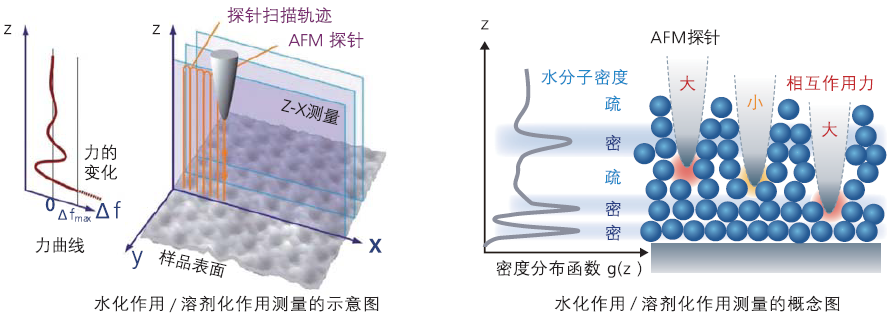

岛津高分辨率原子力显微镜SPM-8100FM使用调频模式,极大提高了信号的灵敏度,即使在大气环境甚至液体环境中也能获得与真空环境中同样超高分辨率表面观察图像。无论是表面光洁的晶体样品还是柔软的生物样品,都实现了分子/原子级的表征。SPM-8100FM首次观察到固体和液体临界面(固液界面)的水化、溶剂化现象的图像,因此实现了对固液界面结构的测量分析。




SPM-8100FM

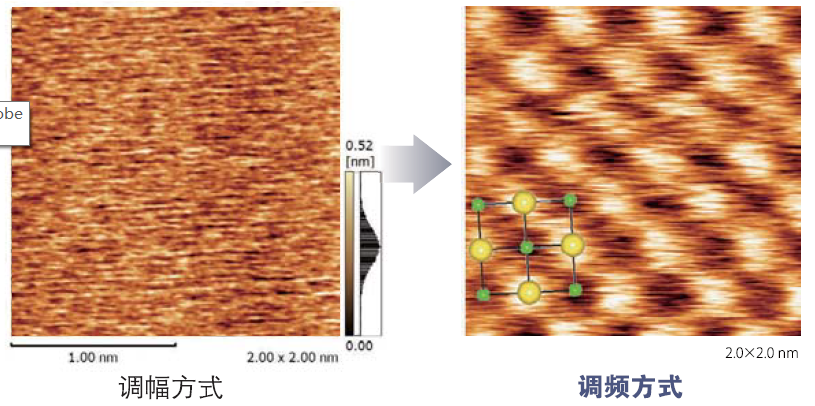

应用:液体中原子级分辨率观察



图为在饱和溶液中观察NaCl表面的原子排列。以往的AFM(调幅模式)图像湮没在噪声中。通过调频模式则可以清晰地观察到原子的排列,实现真正的原子级分辨率。

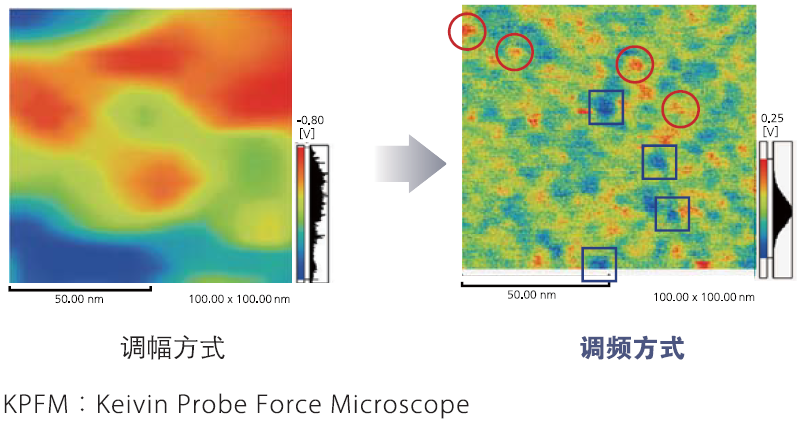

应用:大气中Pt催化粒子的KPFM观察


通过KPFM进行表面电势的测定,TiO2基板上的Pt催化粒子可被清晰识别。同时可以观察到数纳米大小的Pt粒子和基板间的电荷交换。

右图中,红圈区域是正电势,蓝框区域是负电势。

对于KPFM观察,调频模式也大幅提高了分辨率。



X射线光电子能谱仪AXIS SUPRA+



X射线光电子能谱仪(XPS)是一种被广泛使用的表面分析技术,主要用于样品的组成和化学状态分析,可以准确地确定元素的化学状态,应用于各种低维新材料、纳米材料和表面科学的研究中。AXIS SUPRA+是岛津/Kratos最新研发出的一款高端X射线光电子能谱仪,具备高能量分辨、高灵敏度、高空间分辨的特点。




AXIS SUPRA+

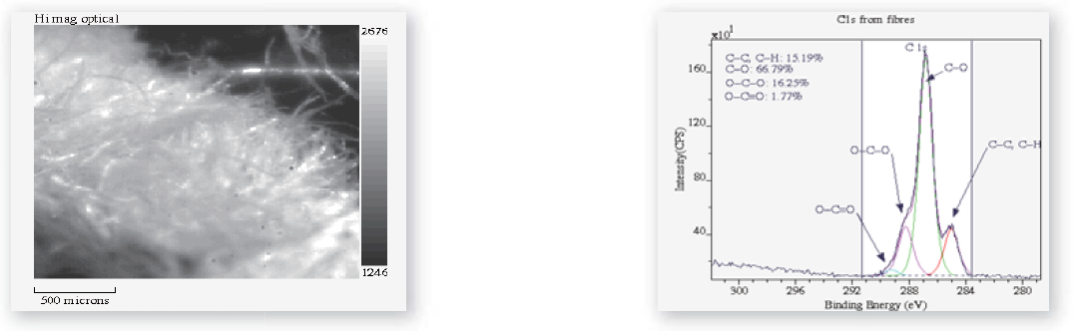

化学状态和含量分析

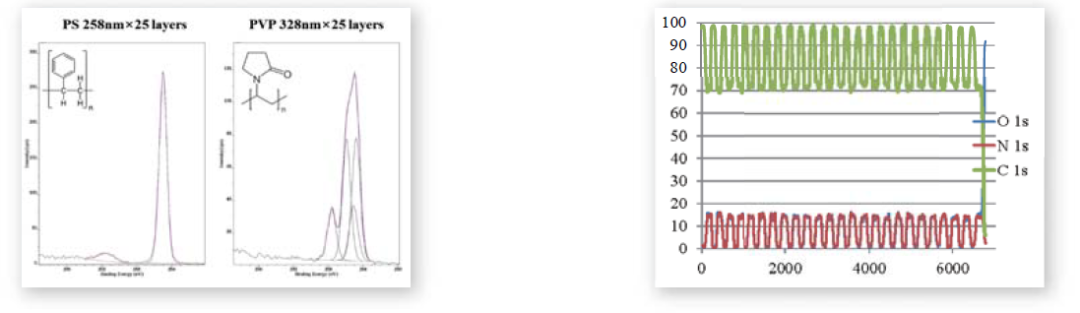

深度剖析

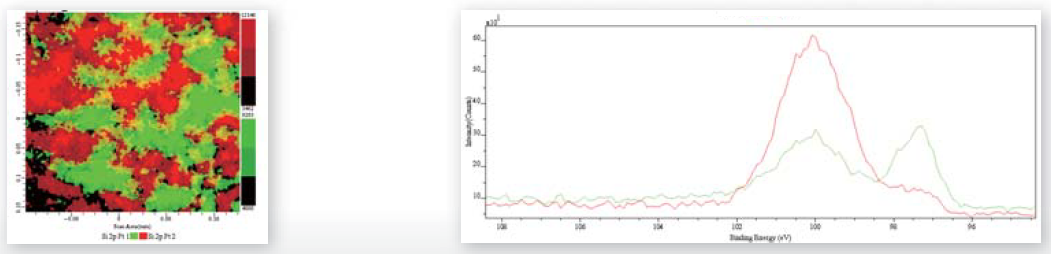

化学状态成像分析



电子探针显微分析仪 EPMA



电子探针显微分析仪(Electron Probe Micro-Analyzer,EPMA)使用单一能量的高能电子束照射固体材料,入射电子与材料中的原子发生碰撞,将内壳层的电子激发脱离原子,在相应的壳层上留下空穴,在外壳层电子向内壳层空穴跃迁的过程中,发出具有特征波长的X射线。EPMA使用由分光晶体和检测器组成的波谱仪检测这些特征X射线,用于材料成分的定性、定量分析。



EPMA的波谱仪的检测极限一般为0.005%左右,检测深度为微米量级,其成分像的二维空间分辨亦为微米量级,定量分析的精度可以达到传统的化学分析方法水平。



配备了多道波谱仪的EPMA是材料学研究中微区元素定性、定量分析的不二之选,属于科研工作必不可少的分析仪器。




EPMA-1720

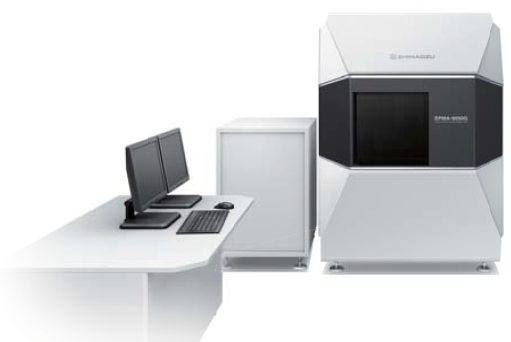

EPMA-8050G

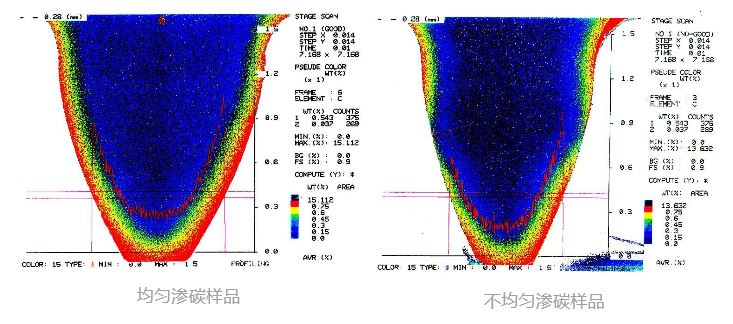

应用:超轻元素EPMA分析-渗碳均匀性的图象分析
